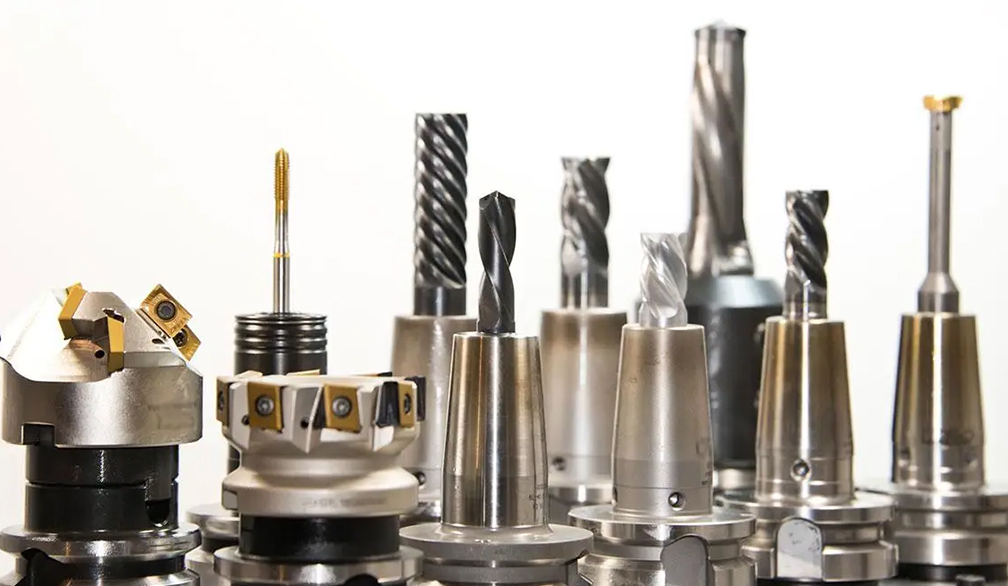

CNC torna takım tutucuları, torna tezgahı içindeki makine aracını sağlam bir şekilde tutan hassas mühendislik bileşenleridir. Her biri farklı avantajlar sunan çeşitli CNC torna takım tutucu ve montaj stilleri bulunmaktadır. Hangi CNC takım tutucunun doğru olduğu seçimi, gereken takım hassasiyeti, kullanım amacınız ve bütçeniz gibi birkaç faktöre bağlıdır. Bu rehberde, piyasada bulunan farklı CNC takım tutucu türlerini açıklıyoruz.
Torna Takım Tutucuları Nedir?
CNC torna takım tutucuları, torna işlemleri sırasında takımın sağlam bir şekilde yerinde durmasını sağlayan işleme bileşenleridir. Tornadaki takım tutucu seçiminiz, gereken kesme hassasiyeti ve hızına bağlıdır. Farklı takım tutucular, farklı denge ve salgı özelliklerine sahiptir.
Takım Tutucular Neden Önemlidir?
CNC torna takım tutucuları, makinenizin performansı ve dayanıklılığı için hayati bir rol oynar. Makinenin istenilen sonuçları sağlaması için yüsek Rpm’lerde çalışan kesici takımları içeren takım tutucuları kullanılır. Yanlış takım tutucu, takım ve makine kombinasyonuyla oluşan dengesizlik, ürüne ve milin zarar görmesine neden olabilir. Doğru CNC takım tutucusunu seçmek, takımın doğru ve güvenli bir şekilde kesme yapmasını sağlar.
CNC takım tutucularının farklı salgı seviyeleri vardır. Yanlış takım tutucusu seçimi, salgı doğruluğu gerektiğinden daha geniş çapların oluşmasına neden olabilir. Bu, kalitesiz ürünler veya yüzey işlemelerine yol açabilir. Salgı miktarını azaltmak için en önemli hamle, CNC takım ve tutucu uyumunun güvenli bir şekilde tam olarak oturduğundan emin olmaktır.
Bilindik Tutucu Türleri Nelerdir?
CNC torna takım tutucu türleri arasında pens aynaları, parmak freze tutucuları ve shrink-fit tutucuları gibi çeşitli seçenekler bulunmaktadır.
Pens aynaları, yarı yuvarlak bir yakalama halkasıyla parmak frezeyi sıkıştırarak çalışır. Boyutlarına göre (mm cinsinden ölçülen) pensleri seçebilirsiniz, ancak özel olarak tasarlanmış pensler de bulunmaktadır. CNC torna pensleri, çoğu ev tipi matkapta bulabileceğiniz pens gibi benzer bir görünüme sahiptir.
Parmak freze tutucuları, kesici takımı yerinde sabitlemek için bir vida kullanır. Farklı boyutlarda ve farklı uzunluklarda çeşitli seçenekleri bulunur, çeşitli frezeleme uygulamalarına uygundur.
Shrink-fit tutucuları, ısıtıldığında genişleyerek kesici takımın yerleştirildiği bir yuvaya sahiptir. Soğuduğunda, takımı sıkıca kavrayarak güçlü bir sıkma kuvveti oluşturur ve olağanüstü performans ve etkileyici bir kullanım ömrü sunabilir.

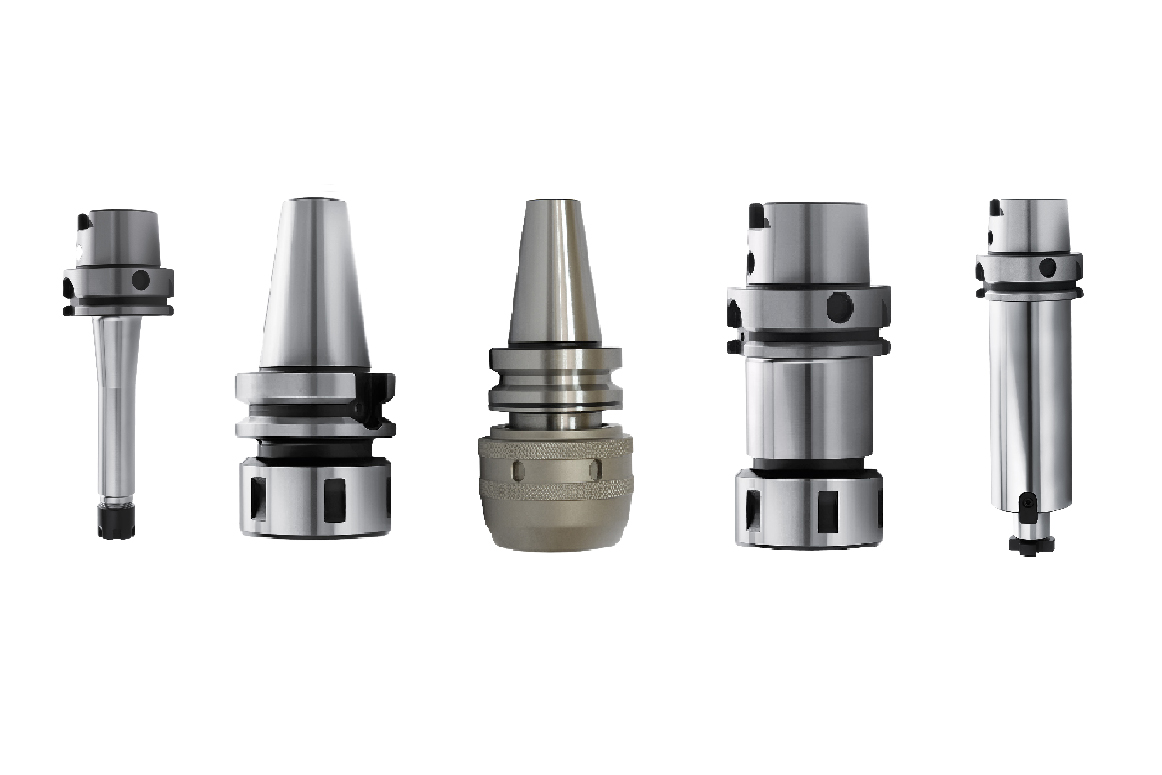

Tutucuların Montaj Tipleri
Takımınızı seçmeden önce farklı takım tutucu montaj tiplerini anlamanız önemlidir. Yanlış seçim yaparsanız CNC takımınız uyumlu olmayabilir. Tutacak montaj tipleri şunlardan oluşur:
- BT- Japonya'da ortaya çıkan BT takım tutucu standardı, CNC makinelerinde yaygın olarak kullanılır.
- CAT- CAT montajı (genellikle v-şaft olarak adlandırılır), farklı konik boyutları için standart numaralandırma ile birlikte firmalar tarafından geliştirilen özel bir montaj stildir.
- (HSK)- Relatif olarak yeni bir yenilik olan HSK montajları, düz saplı düzenlemelerinde mevcuttur ve hızlı takım değişiklikleri için tasarlanmıştır.
- Morse konik (MT)- Dört farklı boyutta üretilen bir montaj tipidir.
Doğru Takım Tutucu Nasıl Takılır?
Doğru takım tutucusu, kullanılan makineye, yapılacak işleme, oluşturulan ürüne ve fiyata bağlıdır. Kullandığınız makine için uygun bir takım tutucusu seçmeniz gerekmektedir. Doğru takım tutucusunun detaylarını üreticinin teknik özelliklerinde bulabilirsiniz. Montaj tipini de iyi araştırıp, doğru tipe sahip olanını seçtiğinizden emin olun.
-
Kullandığınız CNC torna için uygulama ve oluşturduğunuz ürün, takım tutucusu seçiminizi etkiler. Örneğin, yüksek hacimli frezeleme veya hassas delme gibi uygulamalar, takım tutucusunun tipini belirleyeceği gibi. Shrink-fit tutucuları, diğer seçeneklere kıyasla daha az salgı sağlarken, maliyet açısından diğer seçeneklere göre daha pahalıdır.
- Pratik bir düzeyde, takım tutucusunun, takımın makineye yerleştirildiğinde gereken kesme işlevini doğru derinlikte gerçekleştirebilecek kadar uzun olması gerekmektedir. Ayrıca, takım tutucusu içindeki takımı kaç kez değiştirmeniz gerekebileceğini düşünün, çünkü bazı modelleri diğerlerine göre daha hızlı değiştirmeniz gerekmektedir.
-
CNC takım tutucusunun fiyatı, kullanılan montaj tipine ve gereksinim duyduğunuz hassasiyete göre değişebilir. Takım tutucusunun maliyeti, operasyonun hassasiyeti ve yapımında kullanılan çeliğin kalitesine bağlıdır. Daha karmaşık takım tutucuları (titreşimi azaltmak için ayarlanmış çubuklara sahip olanlar gibi), standart modellere göre daha pahalıdır.
