Takım Tutucu Nedir?
CNC makinelerinin mili, kesici takımı çalıştırır ve hassas işlemlerin kontrolünü sağlar. Bununla birlikte, mil ve kesici takım arasında hasarı önlemek için müdahale gereklidir. Bir takım tutucu, bu iki bileşen arasında gerekli toleransı sağlar.
CNC takım tutucuları, kesici takımı hassas bir konumda güvenli bir şekilde tutmak amacıyla özel olarak tasarlanmıştır. Seçtiğiniz takım tutucusuna bağlı olarak, bazıları eşsiz doğruluk ve güçlü bir kavrama sunarken, diğerleri takımların kırılmasını önlemek için biraz daha gevşek tutar. Tüm tutucular, kesme doğruluğunu ve uzun süreli performansı sunabilmek için hassas mühendislikle üretilmelidir. Hasarlı bir takım tutucu, işinize büyük ölçüde engel olabilir ve maliyet bakımından kullanıcıyı zorlayabilir, bu nedenle doğru tutucuya yatırım yapmak ve aşınma belirtilerini iyi gözlemlemek gerekir. Hassas bir takım tutucu, CNC makinenizin farklı türlerde mükemmel iş parçaları üretmeye devam etmesini sağlayabilir. CNC makinenizden en iyi şekilde yararlanmanıza yardımcı olabilecek bir takım tutucu üreticisi ile çalışmanız işiniz için iyi olacaktır.
CAT Takım Tutucular
CAT (Caterpillar) takım tutucuları, farklı boyutları bulunur ve CAT 30, CAT 40, CAT 50 gibi numaralar, takımın Amerikan Üretim Teknolojileri Derneği'nin (eski adıyla Ulusal Makine Takımı Üreticileri Derneği (NMTB)) belirlemiş olduğu konik boyutunu ifade eder. CAT takım tutucuları, Caterpillar traktör şirketi tarafından geliştirilmiş olup bazen "V-Flaşlı Takımlar" olarak da adlandırılır. Bunlar sağlam bir tasarıma sahip olup hassas işlemeden ağır iş parçalarının kaba işlenmesine kadar geniş bir uygulama yelpazesinde kullanılır. Bu tür CNC takım tutucuları, otomatik takım değiştirme (ATC) teknolojisini destekler. Dik konikli takımlarla 12.000 rpm hıza kadar olan mil hızları standarttır. CAT takım tutucuları hem inç hem de milimetre cinsinden boyutlara sahip takımları kabul eder.
HSK Takım Tutucular
HSK (Hohlkegel Schaft) takım tutucuları, nispeten yeni bir tasarımdır ve Amerika Birleşik Devletleri'ne ithal edilen Avrupa makinelerinde yaygın olarak kullanılır. HSK, "içi boş konik şaft" anlamına gelen Almanca bir akronimdir. HSK takım tutucuları, CAT tipi tutma cıvatası yerine içi boş bir şafta sahiptir. HSK takım tutucularındaki sıkma mekanizması içeriden çalışır ve basınç altında radyal olarak genişleyen segmentli bir kıskaç içerir. Kıskacın çentikleri, şaft'ın iç duvarı ile eşleşir ve çekme çubuğu harekete geçirildiğinde güvenli bir şekilde kilitlenmesini sağlar. HSK takımlarda, CAT tipi takımlara kıyasla flanşta iki kat daha fazla sıkma kuvveti oluşur. Artan sıkma kuvveti, aynı anda gerçekleşen konik ve flanş mil bağlantısından kaynaklanır. Bu özelliği, dik konikli takım tutucularına kıyasla beş kat daha fazla radyal rijitlik yaratır. HSK takım tutucuları, yüksek hızlı işleme için dengelenmiş olup, mil alıcısı ile konik gövde arasındaki tolerans CAT takımlara göre daha düşüktür.
HSK takım tutucuları, özellikle yüksek ilerleme hızlı freze makinelerinde, takım çarpışmaları ve bakım konularında CAT takım tutucularına göre bazı avantajlar sunar. HSK takım tutucuları, daha hafif bir kütleye sahiptir, bu da makinelerin CAT takım tutucularına göre daha hızlı hızlanmasına ve yavaşlamasına olanak tanır. 8.000 rpm üzerindeki mil hızlarında, mil alıcısı şafta göre daha hızlı genişler. HSK takım tutucuları içi boş bir tasarıma sahip olduğu için şaft, çarpışma durumlarında bir sigorta gibi davranır ve kırılarak makinenin önemli bileşenlerini korur.

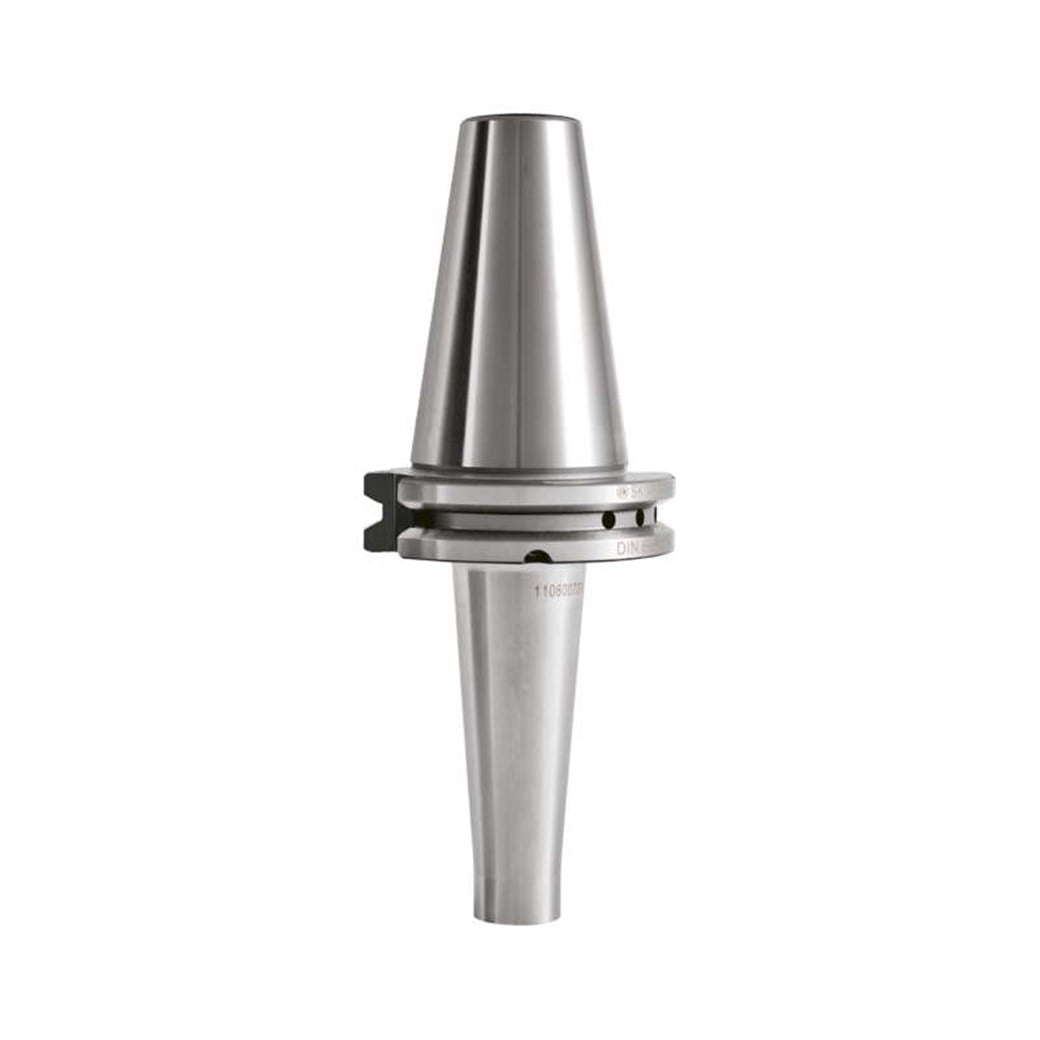

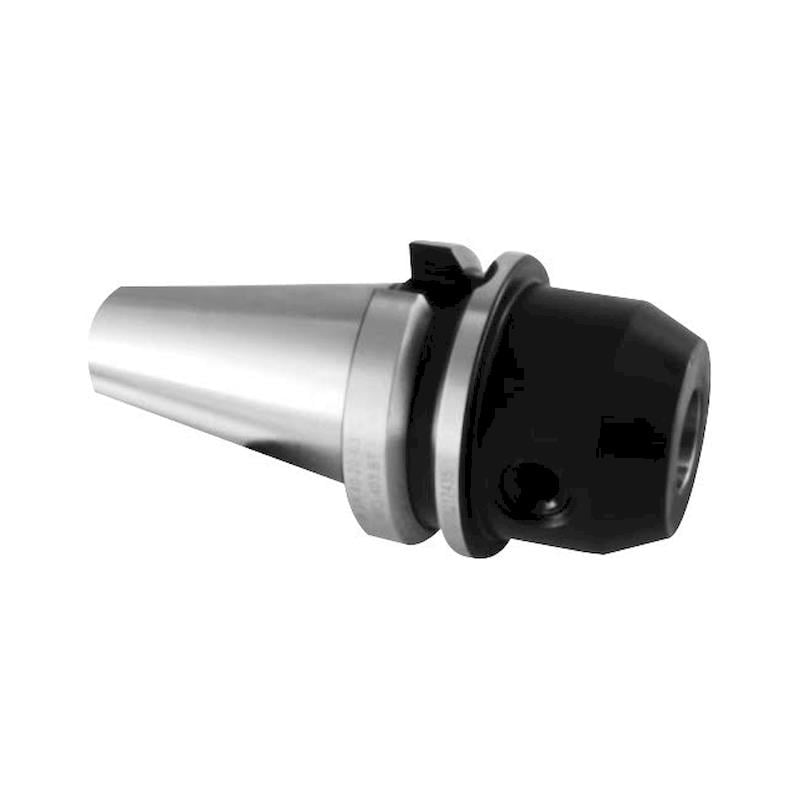

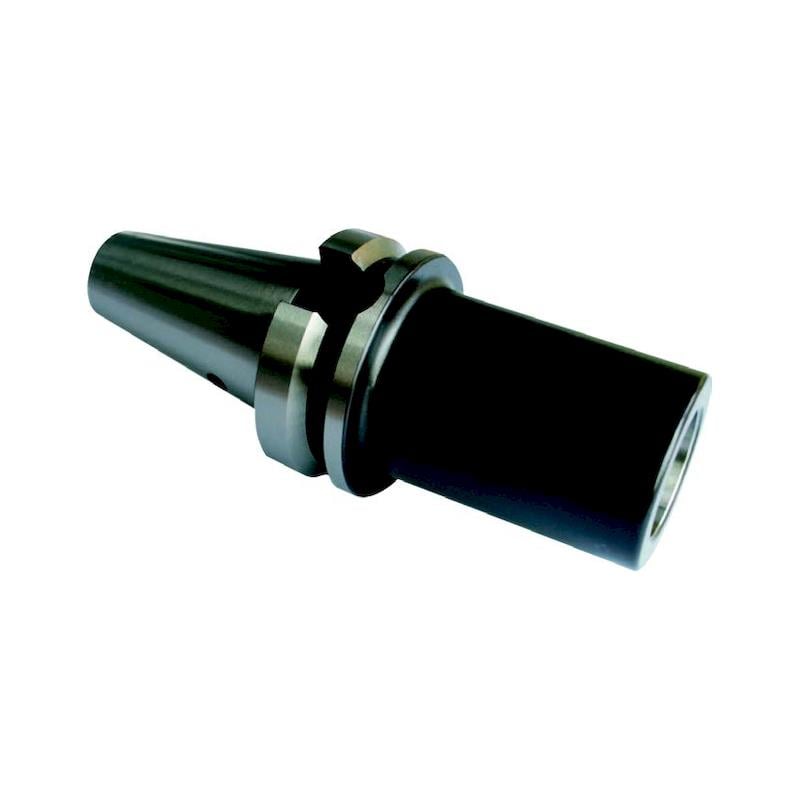

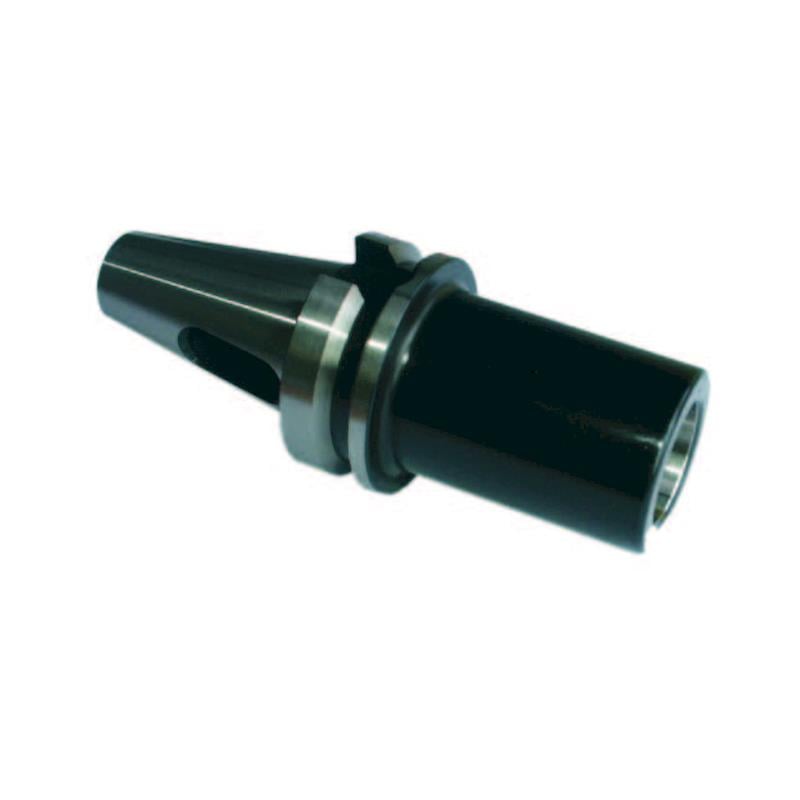

BT takım tutucuları, CAT takım tutucularıyla benzer görünse de, flanş stili, kalınlığı ve çekme mil dişi boyutu açısından farklıdırlar ve birbirleriyle değiştirilemezler. CAT ve BT arasındaki fark, flanş stili, kalınlığı ve çekme mil dişi boyutunda bulunur. BT takım tutucuları metrik dişli çekme milleri kullanır. Her iki standart da aynı NMTB gövde konikliğini kullanırken, BT takım tutucuları ana dönme ekseni etrafında simetrikken, CAT takım tutucuları değildir. Bu da BT takım tutucularını daha iyi dengelemiş ve yüksek hızlarda daha stabil hale getirmiştir. CAT ve HSK standartlarıyla birlikte, BT takım tutucuları CNC makinelerinde en sık kullanılanlardandır. Dayanıklıdırlar ve yüksek hızlı makineler için en iyi seçimdir. BT tutucular, üretimde hız ve verimliliği artırmak için OTM (Otomatik Takım Değiştirme) teknolojisini kullanır. Takım tutucularınızın doğru performansını sağlamak için, her takım tutucusunun, pens ceplerinin, penslerin ve somunların genel temizliği korunmalıdır. Unutmayın ki, tüm bu bileşenler, on binde onluk (.0001 inç) toleranslarda performans göstermek üzere imal edilmiştir.
