Elmas Uçlar Nasıl Belirlenir?
Mevcut çok çeşitli elmas uçlar ve hassas kullanımları, bunları kategorize etmek için tasarlanmış basit bir sistemin olması gerektiği anlamına gelir. Diğer tüm metal kesme aletleri gibi elmas tornalama uçları da bir dizi harf ve sayı ile tanımlanır. Bunlar, elmas uçları tanımlamanın (nispeten) basit bir yolunu sağlayan Tornalama Aleti ISO kod sistemine atıfta bulunur. Bu makalede, Tornalama Aleti ISO kod sisteminin ne olduğunu ve elmas uçlarınızı tanımlamak için bunu nasıl kullanabileceğinizi açıklıyoruz.
Elmas Uçlar Nelerdir?
Elmas uçlar, çelikler, karbon, dökme demir, yüksek sıcaklık alaşımları ve diğer demir dışı metaller dahil olmak üzere metalleri hassas bir şekilde işlemek için kullanılır. Elmas uçlar değiştirilebilir ve çok çeşitli, boyut ve kalitelerde sunulur.
Elmas uçlar yüksek hızlarda kullanılabilir, bu da daha hızlı işlemeye olanak tanır ve bu da daha iyi finisaj sağlar. Kestiğiniz malzeme için doğru elmas kesici ucu seçmeniz çok önemlidir, aksi takdirde kesici uç, makine ve iş parçasına zarar verebilirsiniz.
Elmas Uçları Nasıl Tanımlarsınız?
Her elmas kesici uç, Tornalama Aleti ISO kod sistemi kullanılarak tanımlanabilir. Bu basit steno sistem, yeni elmas kesici ucunuzu sipariş ederken bilmeniz gereken ve bize söylemeniz gereken her şeyi kapsar.
ISO kodu, ölçümlerin milimetre cinsinden yapıldığı metrik sisteme dayanmaktadır. Amerika'da, inç kullanan Amerikan Ulusal Standardı ANSI B212.4-2002 sistemi adı verilen farklı bir sistem kullanıyorlar. Bu rehberde bunu ele almıyoruz.
Her elmas kesici uç, kendisine tanımlanmış bir tanımlama koduna sahiptir. Bu, rastgele bir harf ve sayı koleksiyonu değil, doğru aracı belirlemenize yardımcı olabilecek kapsamlı bir sistemdir.
Tanımlama kodundaki her harf veya sayı, bu listedeki ifadelerle ilişkilidir.
1. Uç Sıkma Yöntemi
2. Kesici Şekli
3. Tutucu Stili
4. Boşluk Açısı
5. Takım Tutucunun Eli
6. Şaftın Yüksekliği
7. Şaftın Genişliği
8. Tutucu Uzunluğu
9. Uç Kesme Kenarının Uzunluğu
Tornalama uç ISO sistemini anlayarak elmas uçları hızlı bir şekilde tanımlayabilirsiniz. Kodlama sisteminin her bir bölümüne biraz daha ayrıntılı bakalım.
Ekleme Sıkma Yöntemi
Aletleri ayarlamak için kullanılan beş farklı tipte bağlama yöntemi vardır. Çeşitli yöntemler, elmas ucun nasıl kenetlendiğini, takımın şeklini ve kenetlemenin kuvvetini ve rijitliğini açıklar.
Kesici Şekli
On farklı uç şekli vardır, Sınıflandırma sistemi içinde, tanımlayıcı olarak alınması gereken farklılıklar vardır.
Tutucu Tarzı
Bu kod, torna takımının stilini tanımlamak için kullanılır. Her biri aletin yaklaşma açısına göre farklılık gösteren 14 farklı tutucu stili vardır.
Ek Parçanın Boşluk Açısı
Dördüncü harf, kesici ucun boşluk açısını tanımlar. 0 derece ile 25 derece arasında yedi farklı boşluk açısı vardır.
Takım Tutucu Yönü
Tutucu yönünü bilmek çok önemlidir. Sol, sağ ya da nötr(merkezde) olabilir
Şaft Tutucu
Altıncı kod, sapın yüksekliğini ifade eder. Örneğin altıncı sayı 20 ise, bu, şaftın 20 mm yüksekliğinde olduğu anlamına gelir.
Şaft Genişliği
Yukarıdaki genişliğe benzer şekilde, yedinci sayı şaftın tam genişliğini ifade eder. Yine, rakam 20 ise, şaft genişliği 20 mm olacaktır.
Tutucu Uzunluğu
Doğru elmas kesici ucu seçmek için tutucunun uzunluğunu bilmek çok önemlidir. Her harf farklı bir uzunluğu ifade eder. Farklılıklar küçük görünse de, doğru parçayı seçmek
Kesici Uç Uzunluğu
Torna Takımı ISO kodunun dokuzuncu ve son kısmı kesici ucun uzunluğudur. Rakam mm olarak ölçülür, bu nedenle 10 ise kesici ucun 10 mm kesme kenarı uzunluğuna sahip olduğu anlamına gelir.
Elmas Uçları Tanımlamak için Sistem Nasıl Kullanılır?
Sistem, kullanmakta olduğunuz veya satın almanız gereken elmas ucu tanımlamak için evrensel bir çerçeve sağlar. Tanımlama kodunu biliyorsanız, yedek parça seçmek basit ve kolaydır.
Elmas uçlar, çeliklerin, dökme demirin, yüksek sıcaklık alaşımlarının ve demir dışı malzemelerin işlenmesinde kullanılan değiştirilebilir ve genellikle endekslenebilir semente elmas uçlarıdır. Elmas uçlar daha hızlı işlemeye izin verir ve metal parçalarda daha iyi finisajlar bırakır.
Elmas uçlar simgeleri genellikle değiştirilebilir, değiştirilebilir, döndürülebilir veya ters çevrilebilir, takım etkin çapını, takım uzunluğu ofsetini vb. bozmadan. Bu, üretimde zaman kazandırır ve verimliliği artırır.

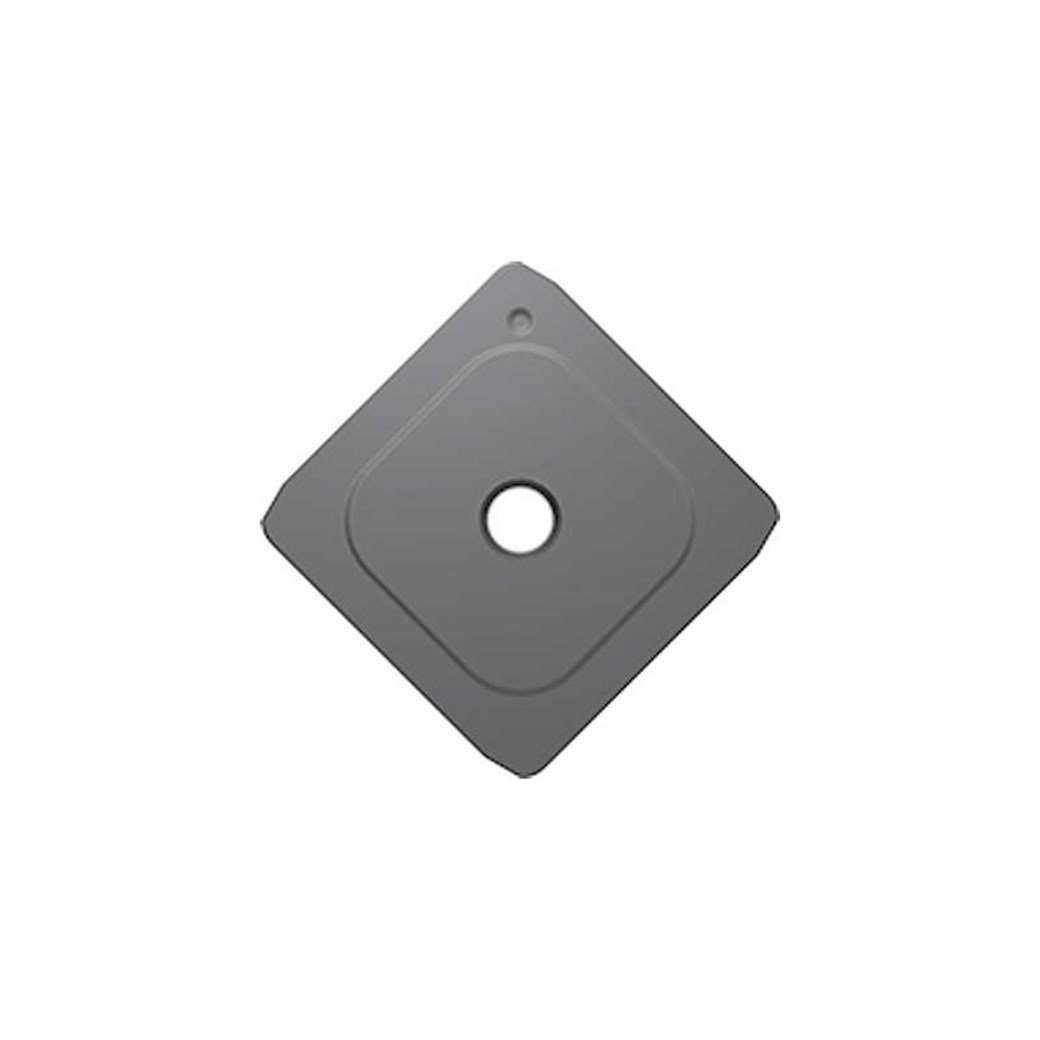

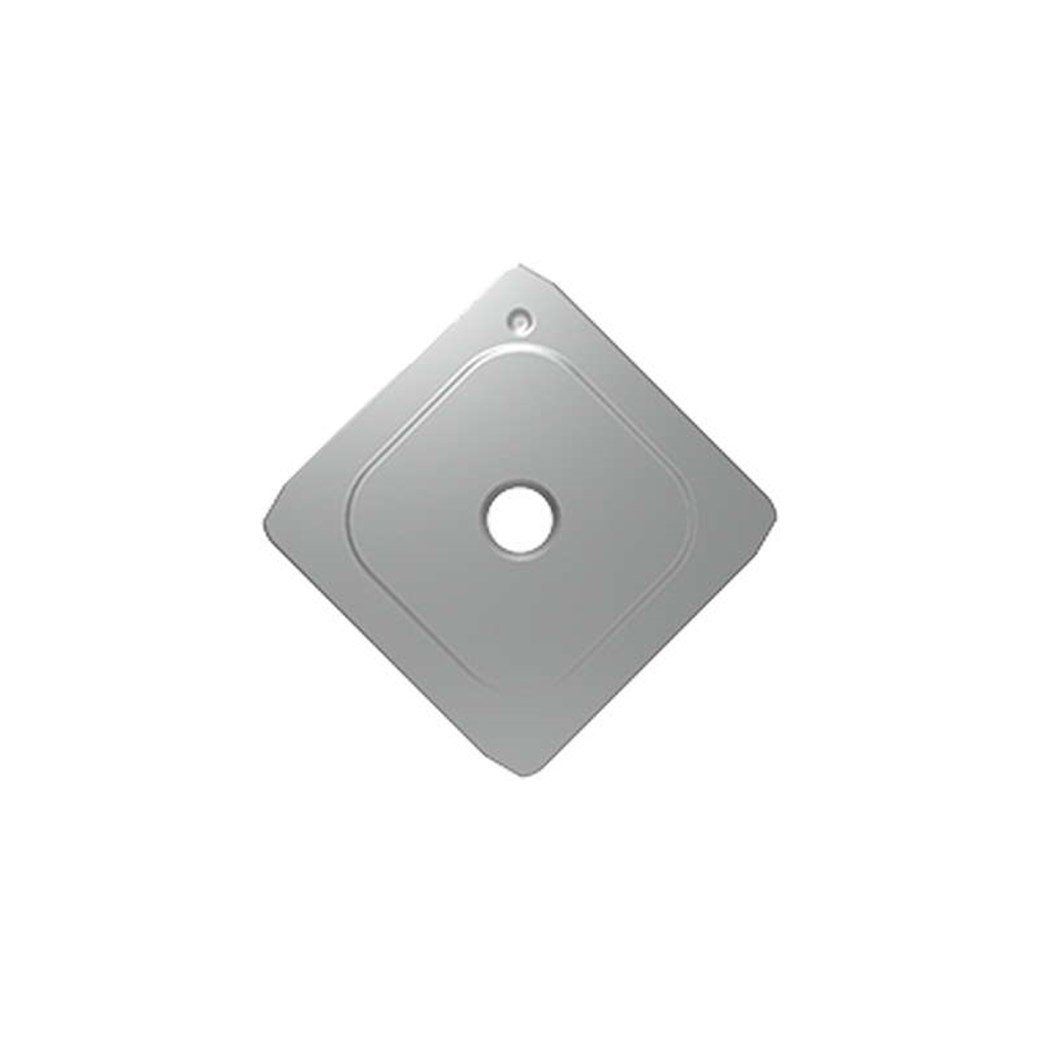

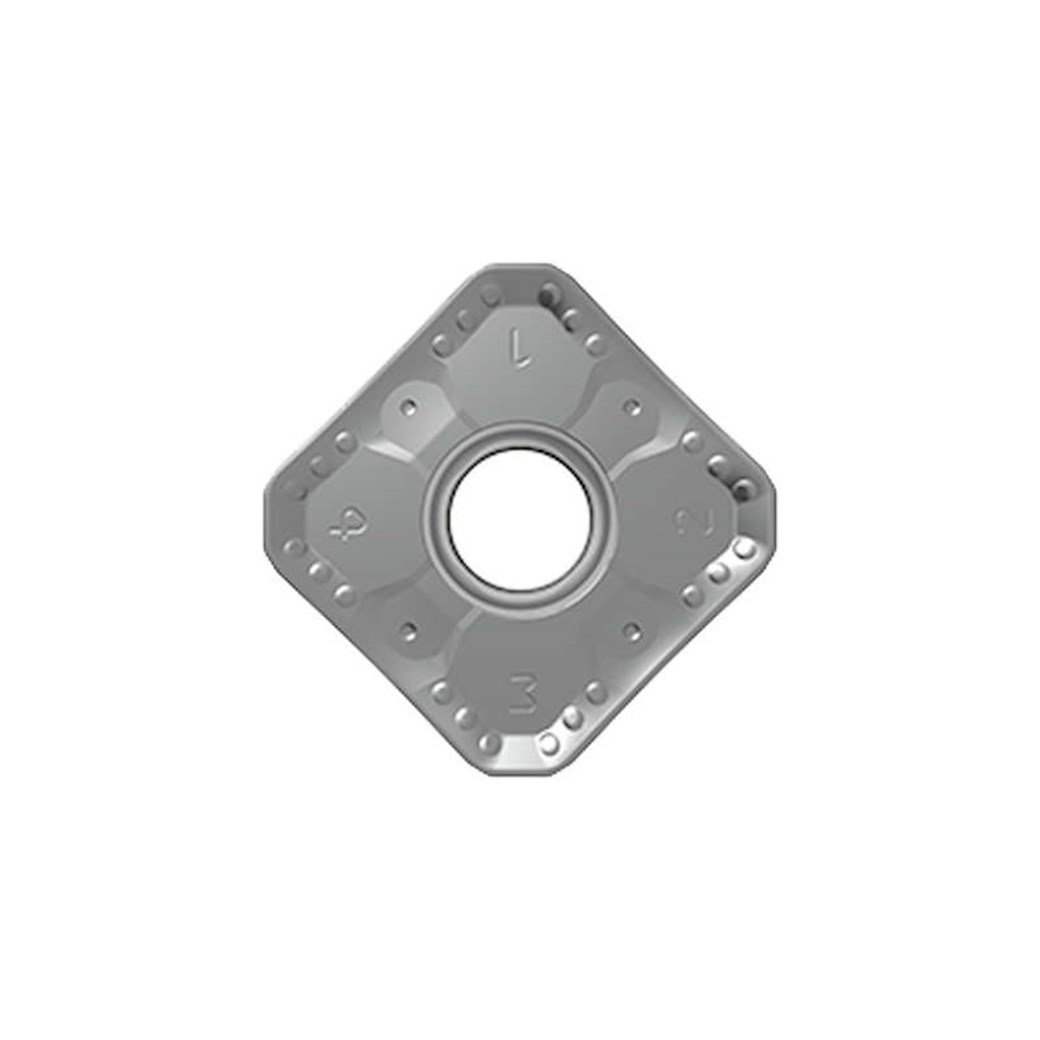

Frezeleme elmas uçlar, frezelemede kilit bir rol oynar. Uygun frezeleme uçları daha fazla üretkenliğe yardımcı olabilir, frezeleme, çok geniş bir operasyon yelpazesini işleyen bir yönteme dönüşmüştür. Frezelemenin önemli bir parçası olarak, tüm geleneksel uygulamalara ek olarak frezeleme, daha önce tornalanmış, delinmiş veya kılavuzlanmış olan delikler, dişler, boşluklar ve yüzeylerin üretilmesi için güçlü bir alternatiftir.
Endekslenebilir uçlar, diğer kesici takımlara kıyasla önemli bir avantaj sunar: Değiştirilebilir ucun bir kesme kenarı aşınırsa, basitçe kullanılmayan bir kesme kenarına döndürülür - yeniden bilemeye gerek yoktur. Bu, devam eden üretimin yalnızca kısa bir süreliğine kesintiye uğramasını sağlar ve aletin zaman alıcı bir kurulumuna gerek kalmaz.
Hangi kesici ucun kullanılacağı üretim tipine, işlenecek malzemeye ve sertlik seviyesine bağlıdır. Farklı şekil ve malzemelerden oluşan çok çeşitli değiştirilebilir kesici uçlar vardır, bu da doğru değiştirilebilir kesici uçların seçilmesini zorlaştırır.
Uluslararası Standarda Göre Takma Uçlu Elmas Uçlar
Yanlış kararların alınmasını önlemek için, indekslenebilir kesici uçlar uluslararası olarak standardize edilmiştir. Bu ISO standardizasyonu, boyut, şekil, montaj, malzeme özellikleri ve kaplamayı belirtir. Kesme makinesi operatörü, ilgili uygulama için gereken uygun değiştirilebilir kesici ucu seçmek için ISO değiştirilebilir kesici uç atamasını kullanır.
ISO kodu en fazla on iki karakter içerebilir. İlk ila yedinci karakterler zorunlu bilgileri gösterir. Sekizinci ve dokuzuncu, gerektiğinde kullanılan isteğe bağlı bilgileri sağlar. Onuncu ila on ikinci, isteğe bağlı üretici ayrıntılarıdır ve bir tire kullanılarak ISO koduna ayrı olarak eklenir.
Yedi zorunlu alan, kesici ucun uç şeklini veya boşluk açısını ve diğer çekirdek özelliklerini belirtir. Karakterler, indekslenebilir bir eki açıkça tanımlayan bireysel tanımlama harflerine ve sayılara sahiptir.
